Einbausituationen

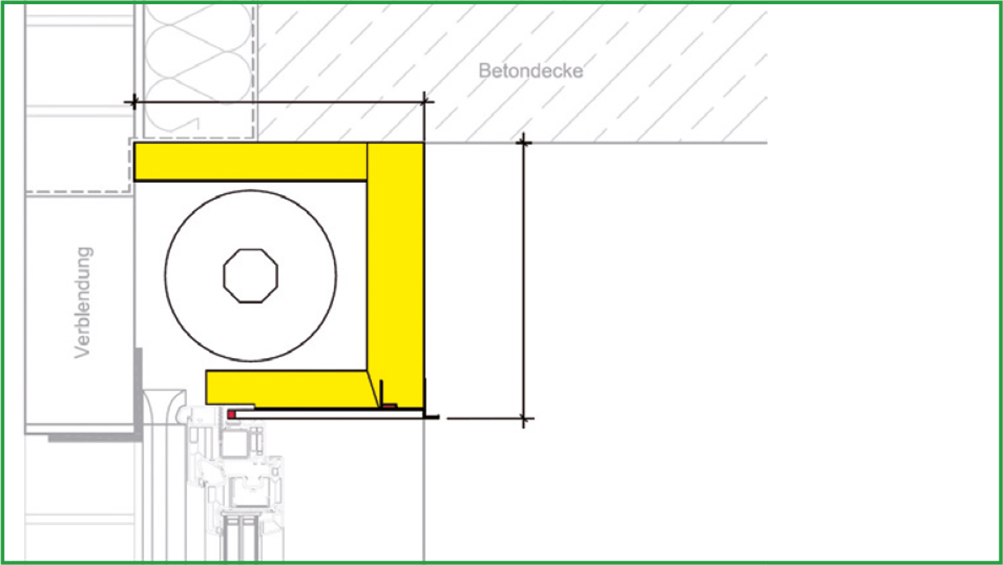

Kastenhöhenplaner
| Rollladen-Höhe: | Rollladen-Profil: |
| Hier finden Sie aktuelle Informationen zu unseren Rollladenprofilen | |
| mm Untersturzdämmung | |||
| + | 10 | mm Luft | |
| + | mm Ballendurchmesser | ||
| + | 10 | mm Luft | |
| + | mm Bodendämmung | ||
| + | 10 | mm Boden/Revision | |
| = | mm Kastenhöhe | ||
Alle Rollladenkästen sind mit erhöhtem Schallschutz lieferbar.
Die Tabelle enthält Werte, bei denen der Panzerauslassschlitz kleiner ist als 35 mm.
| Verblend- mauerwerk |
Pos | Psi-Wert (W/mK) |
U-Wert (W/m2K) |
Rollladen- kasten |
Material d. Frontplatte |
Frontplatte in mm |
Unterboden in mm |
Untersturz in mm |
| 1 | 0,24 | 0,74 | RK 40 | XPS (WLG 035) | 60 | 40 | 20 | |
| 2 | 0,21 | 0,73 | RK 40 | XPS (WLG 035) | 60 | 40 | 30 | |
| 3 | 0,25 | 0,84 | RK 40 | XPS (WLG 035) | 60 | 30 | 20 | |
| 5 | 0,20 | 0,71 | RK 40 | XPS (WLG 035) | 60 | 40 | 40 | |
| 5a | 0,17 | 0,60 | RK 40 | XPS (WLG 035) | 80 | 40 | 40 | |
| 5b | 0,14 | 0,50 | RK 30 | PUR (WLG 024) | 80 | 40 | 40 | |
| 6 | 0,21 | 0,62 | RK 30 | PUR (WLG 024) | 60 | 40 | 20 | |
| 7 | 0,18 | 0,62 | RK 30 | PUR (WLG 024) | 60 | 40 | 30 | |
| 8 | 0,22 | 0,72 | RK 30 | PUR (WLG 024) | 60 | 30 | 20 | |
| 9 | 0,25 | 0,84 | RK 30 | PUR (WLG 024) | 60 | 20 | 20 | |
| 10 | 0,17 | 0,59 | RK 30 | PUR (WLG 024) | 60 | 40 | 40 | |
| 11 | 0,18 | 0,68 | RK 30 | PUR (WLG 024) | 40 | 40 | 40 | |
| 12 | 0,25 | 0,71 | RK 30 | PUR (WLG 024) | 40 | 40 | 20 | |
| 22 | 0,12 | 0,43 | RK 30 | PUR (WLG 024) | 100 | 40 | 40 | |
| 23 | 0,10 | 0,37 | RK 30 | PUR (WLG 024) | 100 | 60 | 40 | |
| 24 | 0,15 | 0,38 | RK 30 | PUR (WLG 024) | 120 | 40 | 40 | |
| 25 | 0,13 | 0,33 | RK 30 | PUR (WLG 024) | 120 | 60 | 40 | |
| WDVS | 13 | 0,15 | 0,57 | RK 40 | XPS (WLG 035) | 60 | 40 | 40 |
| 13b | 0,15 | 0,59 | RK 30 | PUR (WLG 024) | 40 | 40 | 40 | |
| 14 | 0,17 | 0,59 | RK 40 | XPS (WLG 035) | 60 | 40 | 20 | |
| 15 | 0,12 | 0,48 | RK 30 | PUR (WLG 024) | 60 | 40 | 40 | |
| 16 | 0,15 | 0,50 | RK 30 | PUR (WLG 024) | 60 | 40 | 20 | |
| 17 | 0,16 | 0,60 | RK 40 | XPS (WLG 035) | 60 | 40 | 20 | |
| 18 | 0,12 | 0,40 | RK 30 | PUR (WLG 024) | 80 | 40 | 40 | |
| 18a | 0,14 | 0,49 | RK 40 | XPS (WLG 035) | 80 | 40 | 40 | |
| 19 | 0,14 | 0,46 | RK 30 | PUR (WLG 024) | 100 | 40 | 40 | |
| 20 | 0,13 | 0,41 | RK 30 | PUR (WLG 024) | 120 | 40 | 40 | |
| 21 | 0,10 | 0,33 | RK 30 | PUR (WLG 024) | 120 | 60 | 40 | |
Für Hebeschiebetüren |
||||||||
| Verblend- Mauerwerk |
30 | 0,24 | 0,41 | RK HST | PUR (WLG 024) | 60 | 40 | 40 |
| 31 | 0,22 | 0,34 | RK HST | PUR (WLG 024) | 80 | 40 | 40 | |
| WDVS | 33 | 0,20 | 0,39 | RK HST | PUR (WLG 024) | 60 | 40 | 40 |
| 34 | 0,19 | 0,30 | RK HST | PUR (WLG 024) | 80 | 40 | 40 | |
= Standardpositionen
Diese angegebenen U- und Psi-Werte gelten für die nachfolgenden Einbausituationen. Andere Einbausituationen erhalten Sie auf Anfrage.
Alle diese aufgeführten Rollladenkästen sind zertifiziert.
Verblendmauerwerk für folgende Einbausituationen
Position 1
Flächenbezogener
Wärmedurchgangskoeffizient
U-Wert = 0,74 W/(m2K)
Längenbezogener
Wärmedurchgangskoeffizient
Psi-Wert = 0,24 W/(mK)
Position 2
Flächenbezogener
Wärmedurchgangskoeffizient
U-Wert = 0,73 W/(m2K)
Längenbezogener
Wärmedurchgangskoeffizient
Psi-Wert = 0,21 W/(mK)
Position 3
Flächenbezogener
Wärmedurchgangskoeffizient
U-Wert = 0,84 W/(m2K)
Längenbezogener
Wärmedurchgangskoeffizient
Psi-Wert = 0,25 W/(mK)

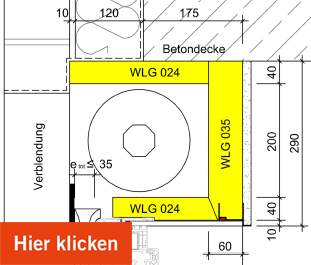

Position 5
Flächenbezogener
Wärmedurchgangskoeffizient
U-Wert = 0,71 W/(m2K)
Längenbezogener
Wärmedurchgangskoeffizient
Psi-Wert = 0,20 W/(mK)

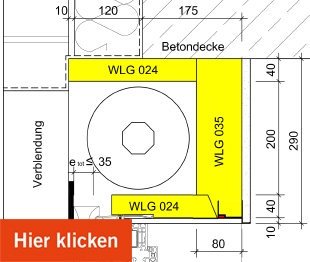

Position 5a
Flächenbezogener
Wärmedurchgangskoeffizient
U-Wert = 0,60 W/(m2K)
Längenbezogener
Wärmedurchgangskoeffizient
Psi-Wert = 0,17 W/(mK)
Position 5b
Flächenbezogener
Wärmedurchgangskoeffizient
U-Wert = 0,50 W/(m2K)
Längenbezogener
Wärmedurchgangskoeffizient
Psi-Wert = 0,14 W/(mK)

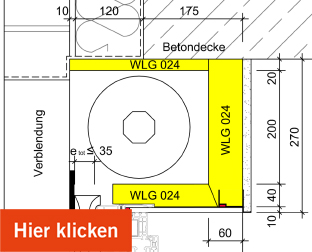

Position 6
Flächenbezogener
Wärmedurchgangskoeffizient
U-Wert = 0,62 W/(m2K)
Längenbezogener
Wärmedurchgangskoeffizient
Psi-Wert = 0,21 W/(mK)

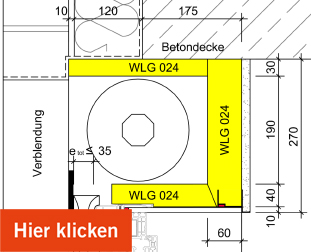

Position 7
Flächenbezogener
Wärmedurchgangskoeffizient
U-Wert = 0,62 W/(m2K)
Längenbezogener
Wärmedurchgangskoeffizient
Psi-Wert = 0,18 W/(mK)

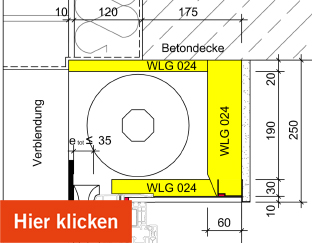

Position 8
Flächenbezogener
Wärmedurchgangskoeffizient
U-Wert = 0,72 W/(m2K)
Längenbezogener
Wärmedurchgangskoeffizient
Psi-Wert = 0,22 W/(mK)

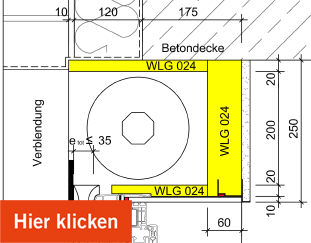

Position 9
Flächenbezogener
Wärmedurchgangskoeffizient
U-Wert = 0,84 W/(m2K)
Längenbezogener
Wärmedurchgangskoeffizient
Psi-Wert = 0,25 W/(mK)

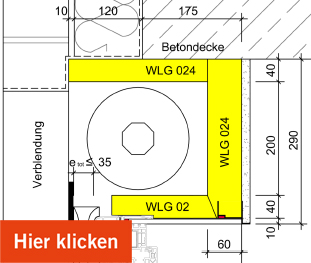

Position 10
Flächenbezogener
Wärmedurchgangskoeffizient
U-Wert = 0,59 W/(m2K)
Längenbezogener
Wärmedurchgangskoeffizient
Psi-Wert = 0,17 W/(mK)
Position 11
Flächenbezogener
Wärmedurchgangskoeffizient
U-Wert = 0,68 W/(m2K)
Längenbezogener
Wärmedurchgangskoeffizient
Psi-Wert = 0,18 W/(mK)
Position 12
Flächenbezogener
Wärmedurchgangskoeffizient
U-Wert = 0,71 W/(m2K)
Längenbezogener
Wärmedurchgangskoeffizient
Psi-Wert = 0,25 W/(mK)

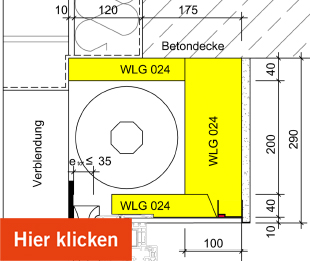

Position 22
Flächenbezogener
Wärmedurchgangskoeffizient
U-Wert = 0,43 W/(m2K)
Längenbezogener
Wärmedurchgangskoeffizient
Psi-Wert = 0,12 W/(mK)

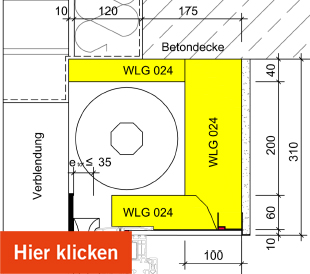

Position 23
Flächenbezogener
Wärmedurchgangskoeffizient
U-Wert = 0,37 W/(m2K)
Längenbezogener
Wärmedurchgangskoeffizient
Psi-Wert = 0,10 W/(mK)

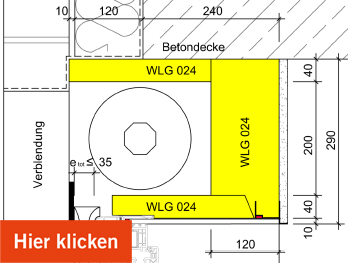

Position 24
Flächenbezogener
Wärmedurchgangskoeffizient
U-Wert = 0,38 W/(m2K)
Längenbezogener
Wärmedurchgangskoeffizient
Psi-Wert = 0,15 W/(mK)

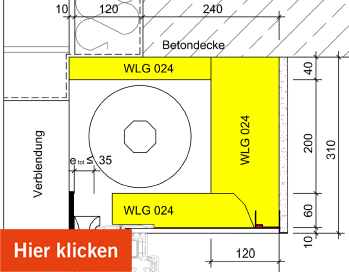

Position 25
Flächenbezogener
Wärmedurchgangskoeffizient
U-Wert = 0,33 W/(m2K)
Längenbezogener
Wärmedurchgangskoeffizient
Psi-Wert = 0,13 W/(mK)
Wärmedämmverbundsystem für folgende Einbausituationen
Position 13
Flächenbezogener
Wärmedurchgangskoeffizient
U-Wert = 0,57 W/(m2K)
Längenbezogener
Wärmedurchgangskoeffizient
Psi-Wert = 0,15 W/(mK)
Position 13b
Flächenbezogener
Wärmedurchgangskoeffizient
U-Wert = 0,59 W/(m2K)
Längenbezogener
Wärmedurchgangskoeffizient
Psi-Wert = 0,15 W/(mK)
Position 14
Flächenbezogener
Wärmedurchgangskoeffizient
U-Wert = 0,59 W/(m2K)
Längenbezogener
Wärmedurchgangskoeffizient
Psi-Wert = 0,17 W/(mK)
Position 15
Flächenbezogener
Wärmedurchgangskoeffizient
U-Wert = 0,48 W/(m2K)
Längenbezogener
Wärmedurchgangskoeffizient
Psi-Wert = 0,12 W/(mK)
Position 16
Flächenbezogener
Wärmedurchgangskoeffizient
U-Wert = 0,50 W/(m2K)
Längenbezogener
Wärmedurchgangskoeffizient
Psi-Wert = 0,15 W/(mK)
Position 17
Flächenbezogener
Wärmedurchgangskoeffizient
U-Wert = 0,60 W/(m2K)
Längenbezogener
Wärmedurchgangskoeffizient
Psi-Wert = 0,16 W/(mK)
Position 18
Flächenbezogener
Wärmedurchgangskoeffizient
U-Wert = 0,40 W/(m2K)
Längenbezogener
Wärmedurchgangskoeffizient
Psi-Wert = 0,12 W/(mK)
Position 18a
Flächenbezogener
Wärmedurchgangskoeffizient
U-Wert = 0,49 W/(m2K)
Längenbezogener
Wärmedurchgangskoeffizient
Psi-Wert = 0,14 W/(mK)

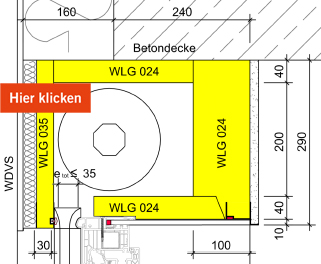

Position 19
Flächenbezogener
Wärmedurchgangskoeffizient
U-Wert = 0,46 W/(m2K)
Längenbezogener
Wärmedurchgangskoeffizient
Psi-Wert = 0,14 W/(mK)

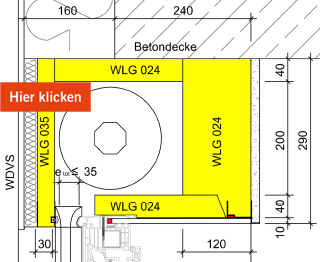

Position 20
Flächenbezogener
Wärmedurchgangskoeffizient
U-Wert = 0,41 W/(m2K)
Längenbezogener
Wärmedurchgangskoeffizient
Psi-Wert = 0,13 W/(mK)

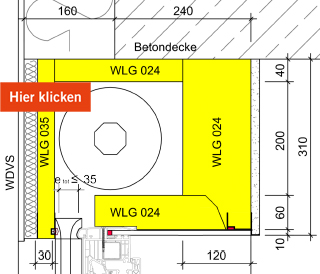

Position 21
Flächenbezogener
Wärmedurchgangskoeffizient
U-Wert = 0,33 W/(m2K)
Längenbezogener
Wärmedurchgangskoeffizient
Psi-Wert = 0,10 W/(mK)
RK HST - Verblendmauerwerk für folgende Einbausituationen

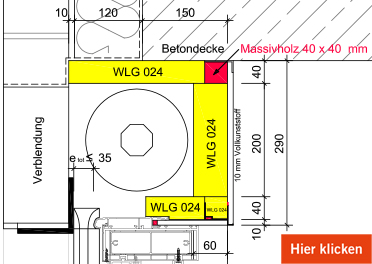

Position 30
Flächenbezogener
Wärmedurchgangskoeffizient
U-Wert = 0,41 W/(m2K)
Längenbezogener
Wärmedurchgangskoeffizient
Psi-Wert = 0,24 W/(mK)

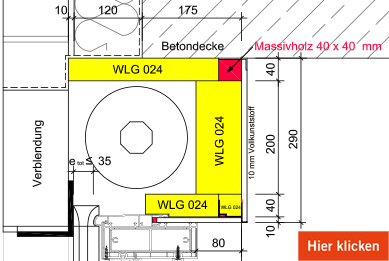

Position 31
Flächenbezogener
Wärmedurchgangskoeffizient
U-Wert = 0,34 W/(m2K)
Längenbezogener
Wärmedurchgangskoeffizient
Psi-Wert = 0,22 W/(mK)
RK HST - Wärmedämmverbundsystem für folgende Einbausituationen

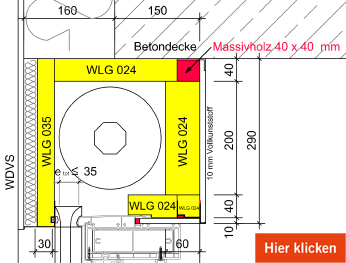

Position 33
Flächenbezogener
Wärmedurchgangskoeffizient
U-Wert = 0,39 W/(m2K)
Längenbezogener
Wärmedurchgangskoeffizient
Psi-Wert = 0,20 W/(mK)

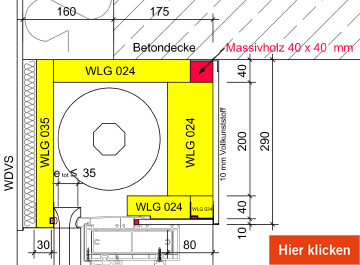

Position 34
Flächenbezogener
Wärmedurchgangskoeffizient
U-Wert = 0,30 W/(m2K)
Längenbezogener
Wärmedurchgangskoeffizient
Psi-Wert = 0,19 W/(mK)
